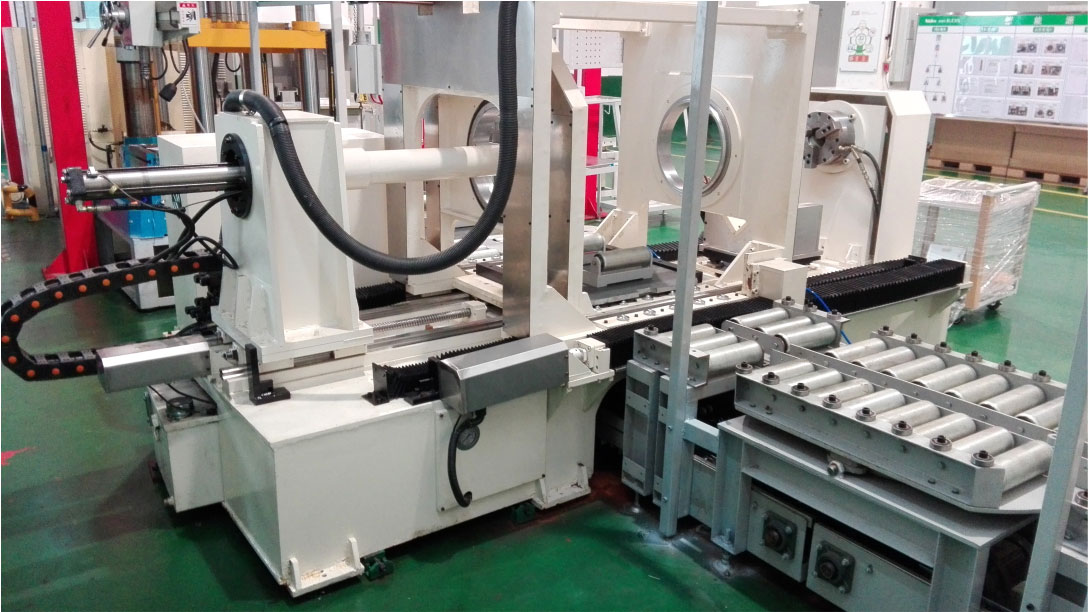

電機定子轉子自動合裝機 - 定轉子套裝機

    本機器用于電機定、轉子的自動合裝，是安裝電機轉子與定子設備，尤其適合永磁電機定轉子合裝。定位精度控制在0.1mm以內。合裝時間3-5min。


定轉子套裝機

自動合裝機特點：
1、機座采用焊接結構，退火處理。結構牢固，精度穩定。
2、轉子固定采用精密液壓卡盤與精密伸縮軸套機構。
3、定子固定采用錐度套與定子內孔自動定心結構。獲得較高定位精度。
4、定、轉子夾緊全部采用液壓夾緊機構，保障夾緊穩定牢固。
5、工作位置移動全部采用精密伺服驅動，確保獲得精準的工作位置。
6、該設備為我司自主獨立研發。


大型永磁電機合裝設備操作視頻

定轉子套裝機視頻

自動合裝機技術參數表：

定轉子合裝機對比手工電機合裝
        傳統的電機定轉子合裝是采用手工的方式去合裝的，工作效率低很可能半個小時都沒法合裝成功一個，尤其是大型的電機定轉子更是難以手工合裝，往往需要更長的時間。而我們的自動合裝機僅需要3-5分鐘即可成功合裝成功一個電機定子轉子，工作效率高。至于精度，手工方式更是沒有什么精度可言，是靠人工的經驗和臨場發揮。而我們的定轉子合裝機是有對接伺服器并且有我們專門研發的相關技術，可以控制精度到01.mm以內。傳統的定轉子合裝工作，也有輔助其他壓力工具的，雖然可以一定程度減輕人工，但仍然是無法控制精度，力度，很容易造成合裝失敗，而合裝失敗一個將會花費合裝7-8個定轉子的時間。更多尺寸的電機合裝機可參考《永磁電機定轉子組裝機》。

 一種電機轉子的軸承裝入裝置


一種電機轉子與定子的裝配裝置


電機裝配裝置的定子定位機構




         總之，電機定轉子自動合裝機精度相對較高，它是一種電機轉子與定子的裝配裝置，也叫做定轉子套裝機，是針對于電機定子轉子合裝的自動化設備，并且是把電機定子和轉子合裝的多個操作都封裝到了我們的自動合裝機里面了。已經有成功案例。各大電機定轉子合裝廠家，不妨直接和我們聯系，相信可以得出滿意的電機定轉子合裝的方案！如果是想要自動安裝電機轉子這個功能實際就應該屬于電機轉子軸承壓裝機了。

電機定轉子合裝機咨詢電話:191-2910-8136
